Setloc systeem F en F+
Luchtdicht gemonteerd
in minuten
Meer over Setloc F en F+

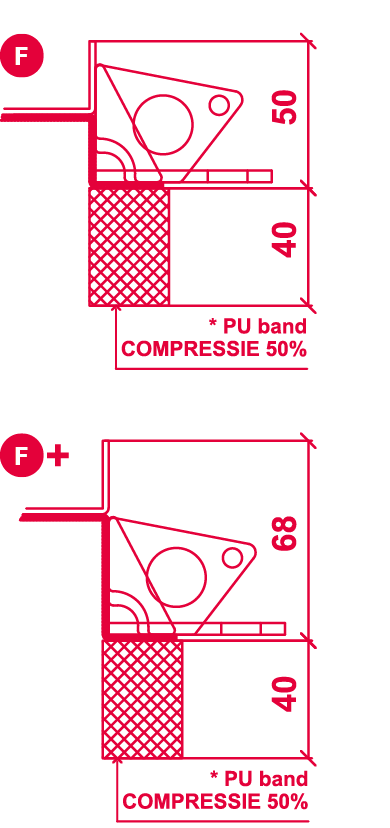

Ons snelste vloerluik komt in 2 uitvoeringen: F voor cementdekvloeren van 65-75mm en de F+ voor cementdekvloeren van 76-95mm.
Een boormachine, betonboor 10, dopsleutel 13, bit T40 en een waterpas – meer is niet nodig. Binnen enkele minuten is SETLOC F gemonteerd, op hoogte gesteld en direct 100% belastbaar. Compressie van de unieke seal op het frame zorgt voor een luchtdichte afsluiting op de ruwe betonvloer (Stelhoogte F: 65-75 mm* en F+: 75-95 mm*). Aangelaste betonankers fixeren SETLOC Frame na het storten van de cementdekvloer definitief.
SETLOC F voor cementdekvloeren van 65-80 mm
SETLOC F+ voor cementdekvloeren van 75-95 mm
Gas-/luchtdicht: QV10, klasse 4
Montagetijd < 10 minuten, direct belastbaar
Accuboor, betonboor 10, waterpas, dop 13 en bit T40. Meer niet
Het vloerluiksysteem opnieuw uitgevonden.
Dat zie je aan de unieke details
Eenvoudig centreren met hartlijn
Door de geel gemarkeerde inkeping is het SETLOC F frame makkelijk te positioneren.

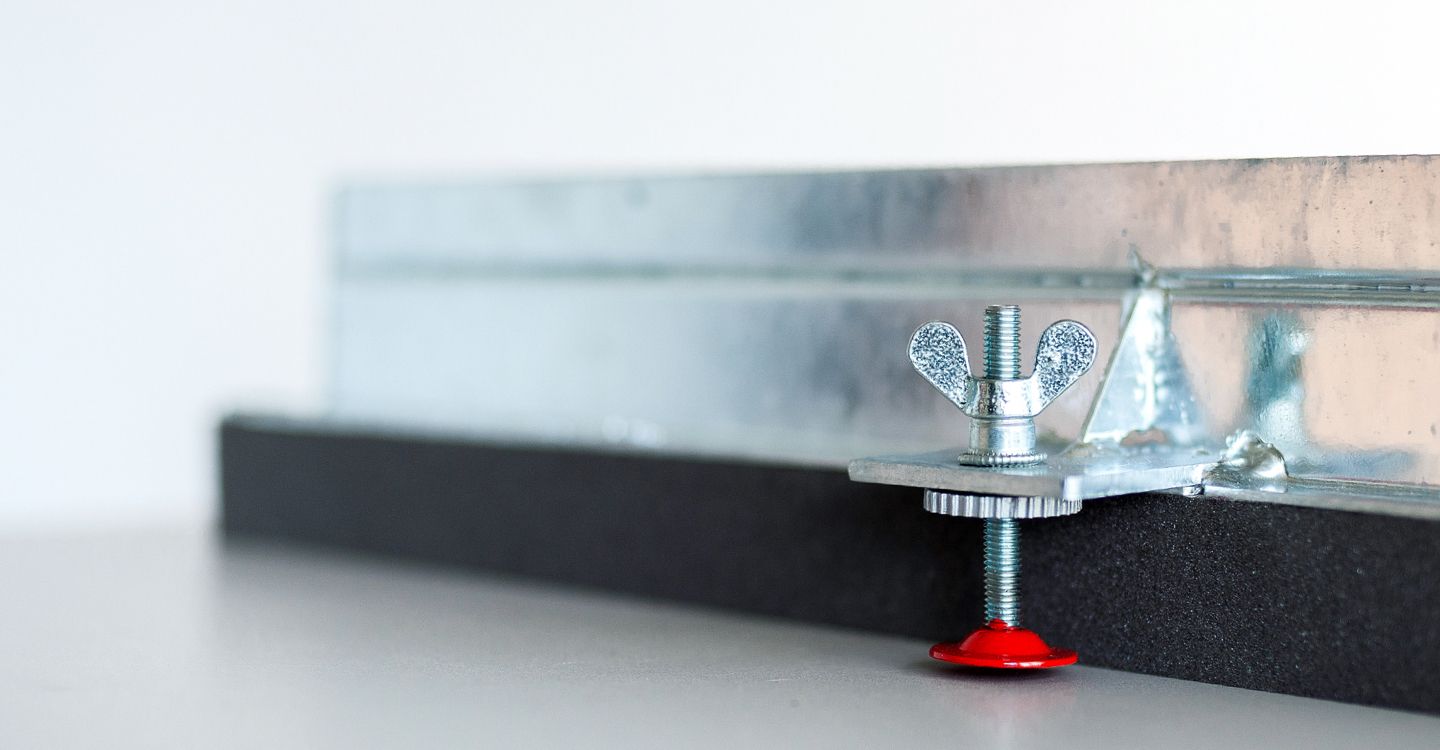

Stelschroef met borgfunctie
Razendsnel en eenvoudig stellen, waarna de borgmoer alles fixeert.
Handvat is ook betonanker. Handig en nuttig
Aan alle details is gedacht. Handvat is ook anker. Voor definitieve fixatie in de cementdekvloer.
Bouwfase bestendig met SETLOC schoonlooprooster
Na montage is SETCLEAN de doorvalbeveiliging. SETCLEAN zorgt ook voor een schone bouw.
Twee ringen, voor rechtstandig liften
Rechtstandig te openen en sluiten met de twee ringen op het luik
Perfecte isolatie
130 mm EPS zorgt voor RC 3,7 waarde (Andere diktes EPS op aanvraag)
Seal voor luchtdichte afsluiting
Bij montage comprimeert de seal en dicht luchtdicht af op de ruwe betonvloer (NEN-EN 12207: klasse 4)
Luchtdichte Blindklinkmoer
Vier luchtdichte blindklinkmoeren, waarin het luik met speciaal gecoate RVS schroeven wordt vastgeschroefd (RVS schroeven zijn bijgeleverd)
Seal voor luchtdichte afsluiting
De seal aan de onderkant van het luik zorgt voor luchtdichte afdichting. Ook na veelvuldig openen en sluiten blijft het NEN-EN 12207: klasse 4
Luik luchtdicht en snel geplaatst
Het vloerluik (standaard) zit vast in het frame met 4 speciaal gecoate RVS schroeven met kunststof kraag. Eenvoudig te openen met schroevendraaier of muntstuk (Luik is ook afsluitbaar verkrijgbaar)
Afsluitbaar met SETKEY
Optioneel is het vloerluik afsluitbaar. Alleen met de SETKEY is het luik te openen. De SETKEY dient tevens als handvat om het luik te tillen.
Afsluitbaar (inbraakklasse 2)
Het SETLOC vloerluik is optioneel afsluitbaar met anti-diefstalschroeven (inbraakklasse 2). Alleen open te maken met de SETKEY.
Verstevigd waar nodig
Alle bevestigingsplekken op het vloerluik zijn verstevigd. Zo is het luik beschermd tegen (te) vast aandraaien van de schroeven.
Productomschrijving

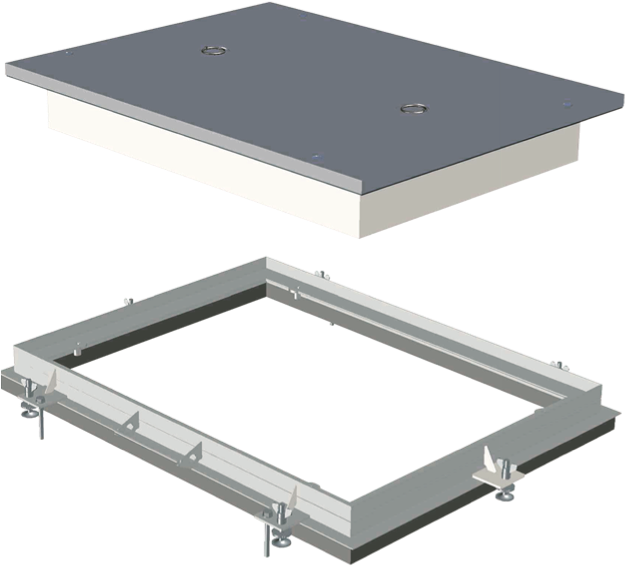

Het gepatenteerde SETLOC™ systeem is een combinatie van een thermisch verzinkt frame met uniek seal en geïsoleerd, afsluitbaar vloerluik.
Het SETLOC™ frame, voorzien van een seal, wordt aan de ruwe vloer bevestigd met 6 meegeleverde inslagpluggen. Compressie van de seal tijdens montage, zorgt voor een luchtdichte
afdichting tussen de ruwe vloer en frame. Het frame is voorzien van 4
luchtdichte blindklinkmoeren, waarmee het vloerluik vastgeschroefd wordt. RVS schroeven (4x) met speciale coating en
kunststof kraag zijn bijgesloten.
Het SETLOC™ vloerluik heeft een speciale afdichting van flexibel PU-band én hard neopreenband. Hierdoor beschikt het luik over een goede schokdemping en blijft afgedicht, ook na veelvuldige, intensieve belasting. Tussen het vloerluik en het frame zit een sluitnaad van 2 mm. Om het rechtstandig te kunnen liften is het luik uitgerust met 2 luikringen. De hoeken zijn gefreesd, de zaagkanten gefacetteerd en gecoat met betonverf tegen vochtinslag.
Optioneel: afsluitbaar met SETKEY
Het afsluitbare SETLOC™ vloerluik is voorzien van anti-inbraakschroeven (inbraakklasse 2). De schroeven zijn alleen te openen met de speciale SETKEY (2 stuks meegeleverd bij de afsluitbare variant van het vloerluik). De twee SETKEY's dienen tevens als handvat om het vloerluik rechtstandig te liften.
Producteigenschappen
- Eenvoudige montage in een paar minuten
- Classificatie luchtdoorlatendheid volgens de NEN-EN 12207: klasse 4
- Na montage direct belastbaar en beloopbaar
- 100% Bouwfase bestendig met SETCLEAN schoonlooprooster
- Degelijke fixatie in dekvloer door betonanker
In een paar minuten rotsvast gesteld en belastbaar. En luchtdicht volgens hoogste norm
Boormachine, betonboor 10 mm, waterpas en dopsleutel 13 mm, bit T40. Meer niet
