Setloc systeem B (basic)
Luchtdicht gemonteerd
in minuten
Meer over Setloc B
Het SETLOC™ B vloerluik is geschikt voor cementdekvloeren van 65-75 mm.
Boormachine, betonboor 10 mm, dopsleutel 10, bit T40 en een waterpas. Meer heb je niet nodig. Stel het frame SETLOC™ B (stelafstand 65-75 mm*) met meegeleverde inslagpluggen. Fixeer met bijgeleverde wiggen. Compressie van de unieke seal onder het frame zorgt voor een luchtdichte afsluiting op de ruwe betonvloer. Aangelaste betonankers fixeren SETLOC™ B na het storten van de cementdekvloer definitief.
SETLOC B voor cementdekvloeren van 65-75 mm
Gas-/luchtdicht: QV10, klasse 4
Monteren in minder dan 10 minuten
Standaard gereedschap
Het vloerluiksysteem opnieuw uitgevonden.
Dat zie je aan de details
Eenvoudig fixeren
Wiggen fixeren het SETLOC B frame
Makkelijk rechtstandig liften
Twee ringen in het luik maken het rechtstandig sluiten en openen eenvoudig. Het luik ligt altijd goed
Eenvoudig stellen met bouten
Met 4 meegeleverde bouten is het stellen van het SETLOC B frame eenvoudig

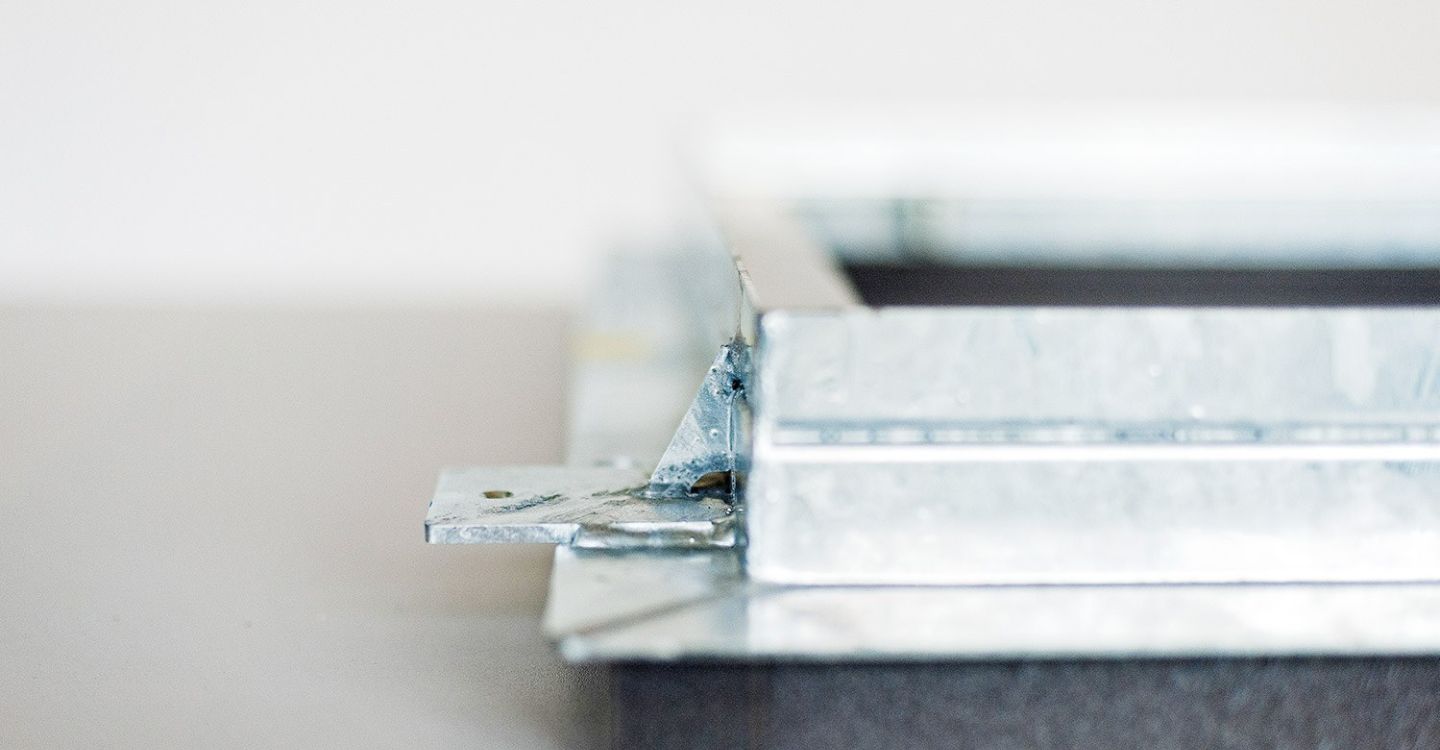

Handvat en betonanker. Handig en nuttig
Aan ieder detail is gedacht. Het handvat dat vervoer en positioneren makkelijk maakt is ook betonanker in de cementdekvloer en fixeert het frame definitief
Eenvoudig centreren met hartlijn
Door de geel gemarkeerde inkeping is het SETLOC B frame makkelijk te positioneren
Perfecte isolatie
130 mm EPS zorgt voor RC 3,7 waarde (Andere diktes EPS op aanvraag)
Bouwfase bestendig met SETLOC schoonlooprooster
Na montage is SETCLEAN de doorvalbeveilig. SETCLEAN zorgt ook voor een schone bouw. (OBS plaat als doorvalbeveiliging ook leverbaar)

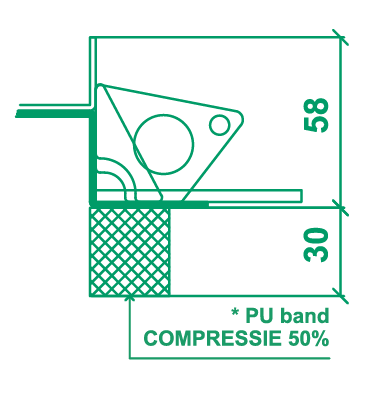

Seal voor luchtdichte afsluiting
Bij montage comprimeert de seal en dicht luchtdicht af op de ruwe betonvloer (NEN-EN 12207: klasse 4)
Luchtdichte Blindklinkmoer
Vier luchtdichte blindklinkmoeren, waarin het luik met RVS schroeven wordt vastgeschroefd (bijgeleverd)
Seal voor luchtdichte afsluiting
De seal aan de onderkant van het luik zorgt voor luchtdichte afdichting. Ook na veelvuldig openen en sluiten blijft het NEN-EN 12207: klasse 4
Luik luchtdicht en snel geplaatst
Het vloerluik (standaard) zit vast in het frame met 4 speciaal gecoate RVS schroeven met kunststof kraag. Eenvoudig te openen met schroevendraaier of muntstuk. (Luik is ook afsluitbaar verkrijgbaar)
Afsluitbaar met SETKEY
Optioneel is het vloerluik afsluitbaar. Alleen met de SETKEY is het luik te openen. De SETKEY dient tevens als handvat om het luik te tillen.
Afsluitbaar (inbraakklasse 2)
Het SETLOC vloerluik is optioneel afsluitbaar met anti-diefstalschroeven (inbraakklasse 2). Alleen open te maken met de SETKEY.
Verstevigd waar nodig
Alle bevestigingsplekken op het vloerluik zijn verstevigd. Zo is het luik beschermd tegen (te) vast aandraaien van de schroeven.
Productomschrijving

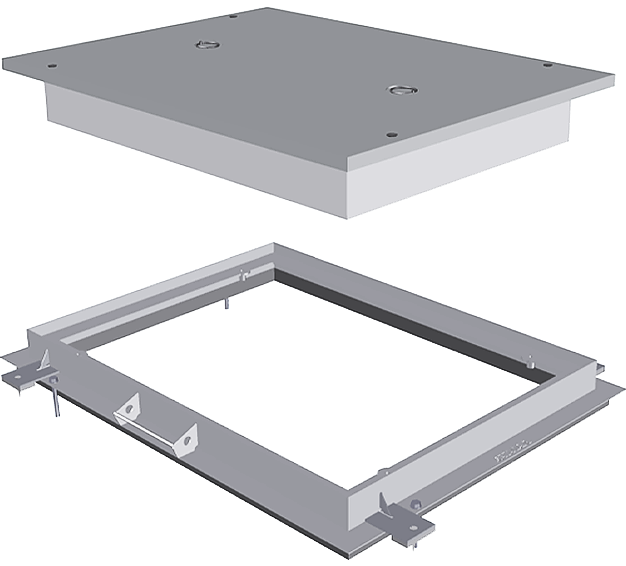

Het gepatenteerde SETLOC™ systeem is een combinatie van een thermisch verzinkt frame met uniek seal en geïsoleerd, afsluitbaar vloerluik.
Het SETLOC™ frame, dat aan de onderzijde voorzien is van een seal, wordt aan de ruwe vloer bevestigd met 4 meegeleverde inslagpluggen. Compressie van de seal tijdens montage zorgt voor luchtdichte afdichting tussen de ruwe vloer en het frame. Het frame is voorzien van 4 luchtdichte blindklinkmoeren, waarmee je het vloerluik op het frame vast schroeft. RVS schroeven (4x) met speciale coating en kunststof kraag zijn meegeleverd.
Het SETLOC™ vloerluik heeft een speciale afdichting van flexibel PU-band én hard neopreenband. Hierdoor kent het luik een goede schokdemping en blijft luchtdicht, ook na veelvuldige, intensieve belasting. Tussen het vloerluik en het frame zit een sluitnaad van 2 mm. Om het rechtstandig te kunnen liften is het luik uitgerust met 2 luikringen. De hoeken zijn gefreesd, de zaagkanten gefacetteerd en gecoat tegen vochtinslag.
Optioneel: afsluitbaar met SETKEY
Het afsluitbare SETLOC™ vloerluik is voorzien van anti-inbraakschroeven (inbraakklasse 2). De schroeven zijn alleen te openen met de speciale SETKEY (2 stuks meegeleverd bij de afsluitbare variant van het vloerluik). De twee SETKEY's dienen tevens als handvat om het vloerluik rechtstandig te liften.
Producteigenschappen
- Geschikt voor luchtdicht bouwen
- Classificatie luchtdoorlatendheid volgens de NEN-EN 12207: klasse 4
- Na montage frame vrijwel gelijk belast- en beloopbaar
- Eenvoudige montage in enkele minuten
- In combinatie met SETCLEAN een schone bouw
In enkele minuten gesteld en luchtdicht gemonteerd. Snel belastbaar
Boormachine, betonboor 10 mm, waterpas, dopsleutel 13mm, bit T40. Meer niet.
